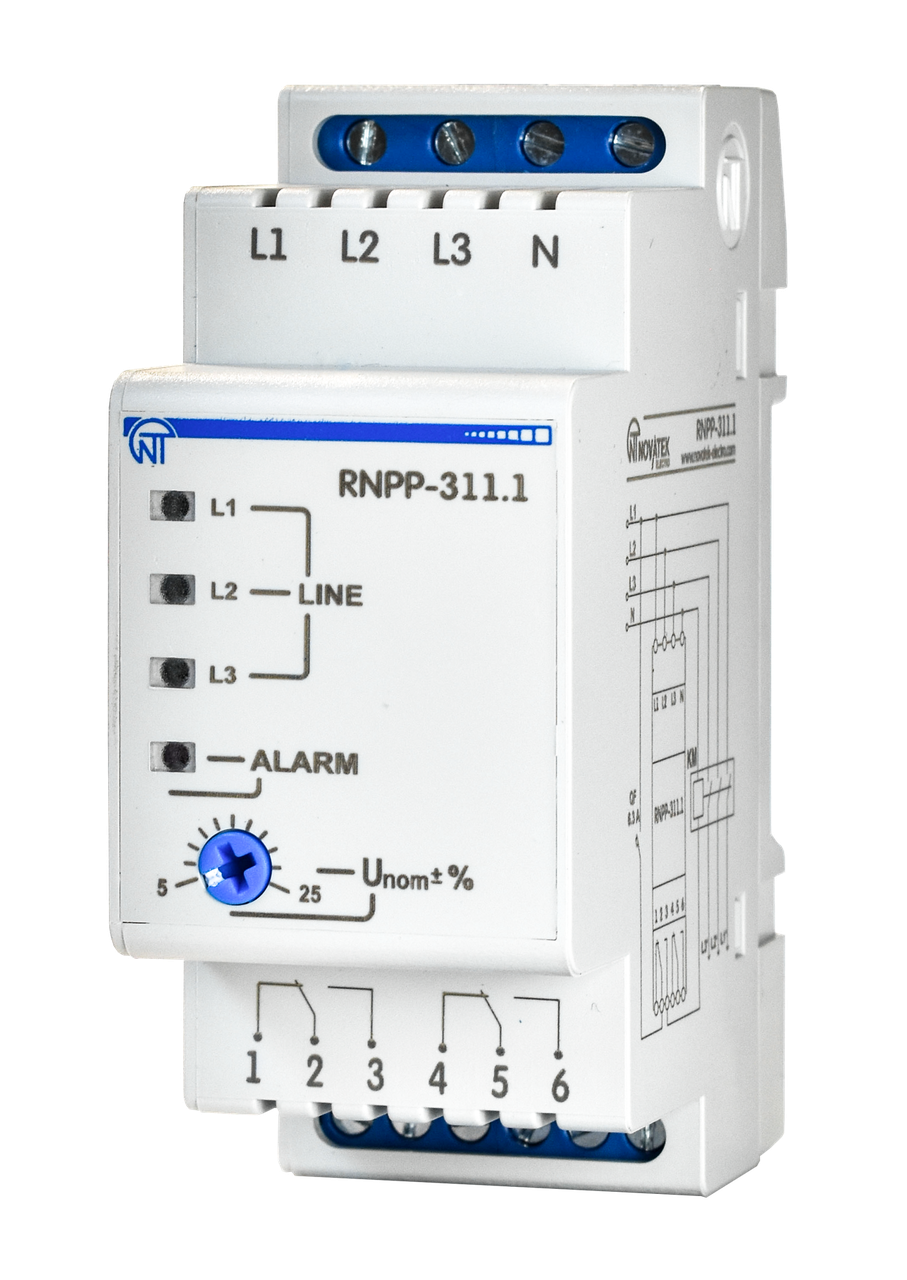

Трифазне реле напруги і контролю фаз РНПП-311.1, Новатек-Електро
1 285 ₴
- Немає в наявності
- Код: NTRNP3111
- 0 (800) 33-47-97
Трифазне реле напруги і контролю фаз РНПП-311.1 призначене для вимкнення навантаження 400 В 50 Гц у разі:
- недопустимих коливань напруги в мережі з тривалістю не менше 0.02 с;
- порушення амплітудної симетрії напруги мережі (перекосу фаз);
- обриву, порушення послідовності та злипання фаз.
RNPP-311.1 постійно контролює значення напруг в трифазній мережі, зіставляючи їх із значеннями, що встановлені Користувачем регулятором Unom±%.
Виріб вимикає навантаження, якщо значення напруги виходить за межі, що задані користувачем. RNPP-311.1 має одну поєднану регульовану уставку спрацьовування за максимальною / мінімальною напругою. Наприклад: в положенні 10% буде спрацьовувати у разі підвищення / пониження напруги на
10% від номінальної.
Виріб може знаходитися в наступних станах: нормальної роботи; аварії за напругою; витримки часу АПВ.
Стан Нормальна робота:
- напруга мережі знаходиться у межах, що задані Користувачем при налаштуванні виробу;
- скінчився час АПВ;
- обладнання, що захищається, підключене до мережі;
- індикатор «ALARM» не горить;
- горять індикатори «LINE».
Стан Аварія за напругою:
- напруга мережі вийшла за межі, що задані Користувачем при налаштування виробу, на час більший, ніж вказаний у технічних характеристиках;
- обладнання, що захищається, відключене від мережі, горить індикатор «ALARM»;
- у разі обриву фази відповідний індикатор «LINE» не горить.
Стан Витримка часу АПВ:
Відлік часу АПВ починається з моменту подання живлення або виникнення аварії. Після завершення часу АПВ виріб перейде до стану Нормальна робота, якщо параметри напруги мережі відновилися після аварії.
Переваги приладу:
- просте налаштування;
- підключення через пускач;
- компактний розмір;
- перекидний контакт;
Сфера застосування:
- для контролю фазових та лінійних напруг в трифазній мережі;
- для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;
- ідеально підходить для захисту холодильних та вентиляційних установок.
Схема підключення
| Основні | |
|---|---|
| Виробник | Новатек-Електро |
| Країна виробник | Україна |
| Матеріал корпусу | Пластик |
| Тип монтажу | На DIN рейку |
| Мінімальна робоча температура | -30 град. |
| Максимальна робоча температура | 50 град. |
| Індикація | Світлова |
| Контроль послідовності фаз | Так |
| Контроль пропадання фази | Так |
| Ступінь захисту IP | 40 |
| Термін служби | 5 років |
| Гарантійний термін | 60 міс |
| Стан | Нове |
| Номінальна напруга | 220 В |
| Технічні характеристики | |
| Кількість фаз | 3 |
| Максимальний струм | 5 А |
| Номінальна робоча напруга змінного струму | 230 В |
| Габаритні розміри | |
| Довжина | 90 мм |
| Висота | 64.5 мм |
| Ширина | 36 мм |
| Користувальницькі характеристики | |
| Контроль зникнення фази | Так |
- Ціна: 1 285 ₴
