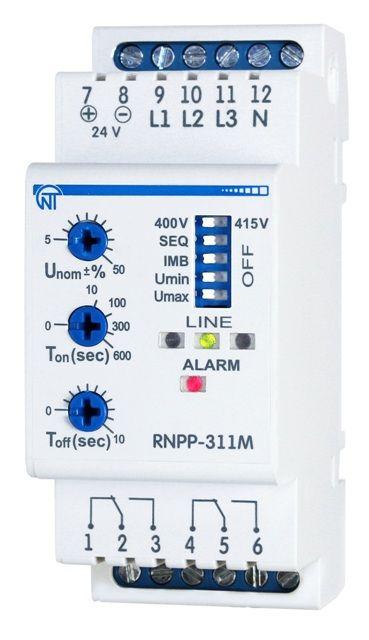

Трифазне реле напруги і контролю фаз РНПП-311М, Новатек-Електро
1 255 ₴
- В наявності
- 0 (800) 33-47-97
Трифазне реле напруги і контролю фаз РНПП-311М призначене:
- для контролю допустимого рівня напруги;
- для контролю правильного чергування і відсутності злипання фаз;
- для контролю повнофазності і симетричності напруги мережі (перекосу фаз);
- для вимкнення навантаження при неякісній напрузі мережі;
- для контролю напруги мережі після вимкнення навантаження і автоматичного увімкнення її після відновлення параметрів напруги;
- для відображення аварії при виникненні аварійної ситуації і відображення наявності напруги на кожній фазі.
РНПП-311М здійснює контроль нуля непрямим методом. У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги мережі, що контролюється (400 В або 415 В) і набору захисних функцій. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.
РНПП-311М працює в різних режимах:
- Контроль мінімальної / максимальної напруги;
- Контроль мінімальної напруги;
- Контроль максимальної напруги;
- Контроль наявності фаз;
- Контроль неправильного чергування і наявності злипання фаз;
- Контроль перекосу фаз.
Контроль наявності фаз зберігається в будь-якому режимі роботи. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 B на одній або декількох фазах за фіксований час 0.2 с. Виріб на виході має дві групи незалежних вихідних перекидних контактів (1-2-3, 4-5-6). В «ХОЛОДНОМУ СТАНІ» (виріб без напруги, не підключений) контакти 1-2 (4-5) замкнені, а контакти 2-3 (5-6) розімкнені.
Коли реле навантаження спрацьовує, вимкнення навантаження відбувається шляхом розриву ланцюга живлення котушки МП через контакти 1-2 (4-5), за виключенням режиму «Контроль максимальної напруги», в якому виріб працює із зворотною логікою увімкнення.
Переваги приладу:
- Просте налаштування;
- Підключення через пускач;
- Компактний розмір;
- Перекидний контакт
Сфера застосування:
- Для контролю фазових та лінійних напруг в трифазній мережі;С
- Для захисту трифазного або, в деяких випадках, однофазного обладнання від аварій в трифазній мережі, як-то: аварія за напругою, неправильне чергування та злипання фаз, неповнофазність та несиметричність напруги;
- Ідеально підходить для захисту холодильних та вентиляційних установок.
Схема підключення
Основні | |
---|---|
Виробник | Новатек-Електро |
Країна виробник | Україна |
Матеріал корпусу | Пластик |
Тип монтажу | На DIN рейку |
Мінімальна робоча температура | -30 град. |
Максимальна робоча температура | 50 град. |
Індикація | Світлова |
Контроль послідовності фаз | Так |
Контроль пропадання фази | Так |
Ступінь захисту IP | 40 |
Термін служби | 5 років |
Гарантійний термін | 60 міс |
Стан | Нове |
Номінальна напруга | 220 В |
Технічні характеристики | |
Кількість фаз | 3 |
Максимальний струм | 5 А |
Номінальна робоча напруга змінного струму | 230 В |
Габаритні розміри | |
Довжина | 90 мм |
Висота | 64.5 мм |
Ширина | 36 мм |
Користувацькі характеристики | |
Контроль зникнення фази | Так |
