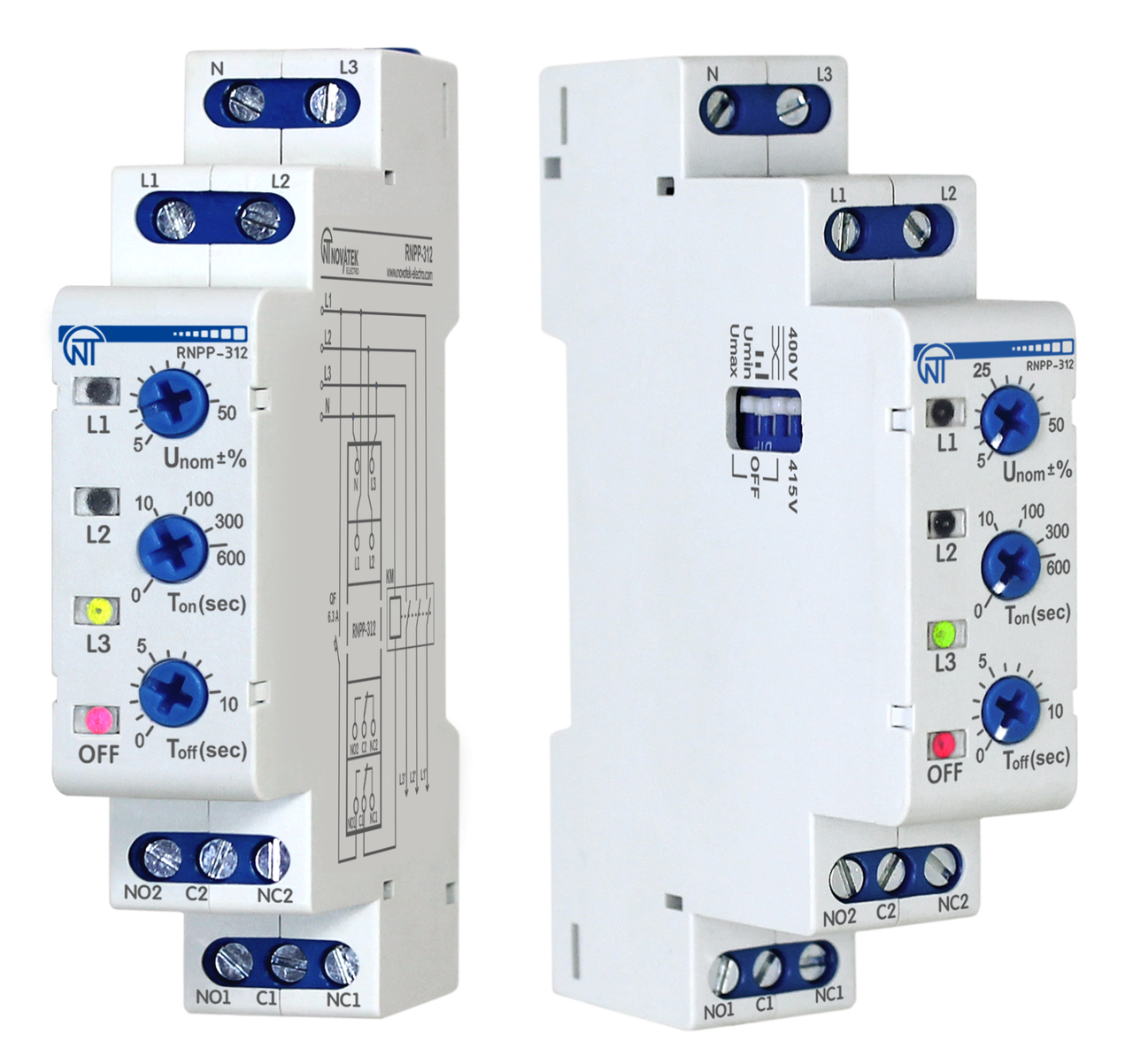

Трифазне реле напруги і контролю фаз РНПП-312 , Новатек-Електро
1 360 ₴
- В наявності
- 0 (800) 33-47-97
Трифазне реле напруги і контролю фаз РНПП-312 призначене:
- для контролю допустимого рівня напруги;
- для контролю правильного чергування та відсутності злипання фаз;
- для контролю повнофазності та симетричності напруги мережі (перекосу фаз);
- для вимкнення навантаження при неякісній напрузі мережі;
- для контролю якості напруги мережі після вимкнення навантаження та автоматичного увімкнення його після відновлення параметрів напруги;
- для відображення аварії при виникненні аварійної ситуації та відображення наявності напруги на кожній фазі;
- для контролю обриву нуля.
У виробі передбачені можливості регулювання параметрів (порогу спрацьовування за напругою, часу АПВ і часу затримки спрацьовування захисту), вибору напруги контрольованої мережі (400 В або 415 В) та набору захисних функцій. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.
У виробі використаний імпульсний блок живлення, що дозволяє використовувати RNPP-312 у ланцюгах із значними спотвореннями форми напруги живлення.
RNPP-312 може працювати в наступних режимах:
- Контроль мінімальної / максимальної напруги. У цьому режимі при виході значення напруги мережі за пороги, що задані користувачем, захищуване обладнання відключиться від мережі.
- Контроль мінімальної напруги. У цьому режимі при сниженні напруги мережі нижче ніж поріг, що заданий користувачем, захищуване обладнання відключиться від мережі.
- Контроль максимальної напруги. У цьому режимі, коли напруга мережі підвищується вище порогу, що задається Користувачем, захищуване обладнання відключиться від мережі.
- Контроль наявності фаз. В цьому режимі у разі обриву однієї з фаз захищуване обладнання відключиться від мережі.
- Контроль неправильного чергування і наявності злипання фаз. У цьому режимі у разі неправильного підключення або за наявності злипання однієї з фаз захищуване обладнання відключиться від мережі.
- Контроль перекосу фаз. У цьому режимі при різниці напруг між фазами більше за 60 В захищуване обладнання відключиться від мережі.
- Контроль обриву нуля. У разі обриву нуля захищуване обладнання відключиться від мережі та згаснуть індикатори LINE та OFF.
Переваги приладу:
- підключення через пускач;
- можливість відключення захисних функцій;
- перекидний контакт;
- дуже компактний розмір;
- перешкодозахищеність завдяки імпульсному блоку живлення;
- декілька режимів роботи.
Схема підключення
Основні | |
---|---|
Виробник | Новатек-Електро |
Країна виробник | Україна |
Матеріал корпусу | Пластик |
Тип монтажу | На DIN рейку |
Мінімальна робоча температура | -30 град. |
Максимальна робоча температура | 50 град. |
Контроль послідовності фаз | Так |
Контроль пропадання фази | Так |
Ступінь захисту IP | 40 |
Термін служби | 5 років |
Гарантійний термін | 60 міс |
Стан | Нове |
Номінальна напруга | 220 В |
Технічні характеристики | |
Кількість фаз | 3 |
Номінальний струм | 5 А |
Номінальна робоча напруга постійного струму | 450 В |
Габаритні розміри | |
Довжина | 90 мм |
Висота | 64.5 мм |
Ширина | 36 мм |
Користувацькі характеристики | |
Контроль зникнення фази | Так |
- Ціна: 1 360 ₴
