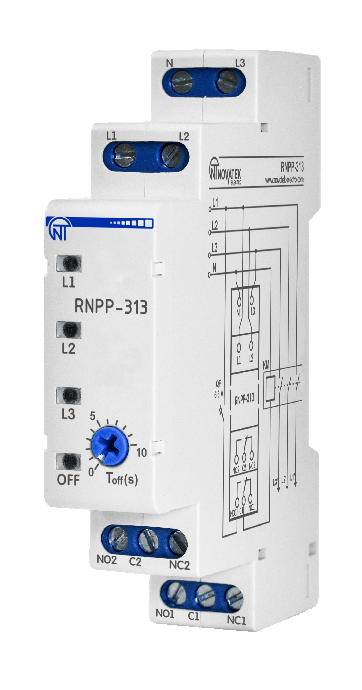

Трифазне реле напруги і контролю фаз РНПП-313, Новатек-Електро
895 ₴
- В наявності
- 0 (800) 33-47-97
Трифазне реле напруги і контролю фаз РНПП-313 призначене для захисту трифазних споживачів від основних видів аварії в електричній мережі.
Виконує наступні функції:
- контроль допустимого рівня напруги;
- контроль правильного чергування та відсутності злипання фаз;
- контроль повнофазності та симетричності напруги мережі (перекосу фаз);
- вимкнення навантаження при неякісній напрузі мережі;
- контроль якості напруги мережі після вимкнення навантаження та автоматичного увімкнення його після відновлення параметрів напруги;
- відображення аварії при виникненні аварійної ситуації та відображення наявності напруги на кожній фазі;
- контроль обриву нуля.
У виробі передбачені можливості регулювання часу затримки спрацьовування захисту по порекосу фаз. Після відновлення параметрів напруги мережі виріб знову вмикає навантаження через час АПВ.
У виробі використаний імпульсний блок живлення, що дозволяє використовувати РНПП-313 у ланцюгах із значними спотвореннями форми напруги живлення.
РНПП-313 може працювати в наступних режимах:
- Контроль мінімальної напруги. У цьому режимі при зниженні напруги мережі нижче ніж 195 В захищуване обладнання відключиться від мережі.
- Контроль максимальної напруги. У цьому режимі, коли напруга мережі підвищується вище 260 В захищуване обладнання відключиться від мережі.
- Контроль наявності фаз. В цьому режимі у разі обриву однієї з фаз захищуване обладнання відключиться від мережі.
- Контроль неправильного чергування і наявності злипання фаз. У цьому режимі у разі неправильного підключення або за наявності злипання однієї з фаз захищуване обладнання відключиться від мережі.
- Контроль перекосу фаз. У цьому режимі при різниці напруг між фазами більше за 40 В захищуване обладнання відключиться від мережі. 6) Контроль обриву нуля. У разі обриву нуля захищуване обладнання відключиться від мережі та згаснуть індикатори LINE та OFF.
Контроль наявності фаз зберігається в будь-якому режимі роботи виробу. В усіх режимах роботи виріб спрацьовує при обриві фаз або зниженні напруги нижче 100 В на одній або декількох фазах за фіксований час 0.25 секунди.
Переваги приладу:
- підключення через пускач;
- перекидний контакт;
- дуже компактний розмір;
- перешкодозахищеність завдяки імпульсному блоку живлення;
- просте налаштування.
Основні | |
---|---|
Виробник | Новатек-Електро |
Країна виробник | Україна |
Матеріал корпусу | Пластик |
Тип монтажу | На DIN рейку |
Мінімальна робоча температура | -30 град. |
Максимальна робоча температура | 50 град. |
Контроль послідовності фаз | Так |
Контроль пропадання фази | Так |
Ступінь захисту IP | 40 |
Термін служби | 5 років |
Гарантійний термін | 60 міс |
Стан | Нове |
Номінальна напруга | 220 В |
Технічні характеристики | |
Кількість фаз | 3 |
Номінальний струм | 5 А |
Номінальна робоча напруга постійного струму | 450 В |
Габаритні розміри | |
Довжина | 90 мм |
Висота | 64.5 мм |
Ширина | 36 мм |
Користувацькі характеристики | |
Контроль зникнення фази | Так |
